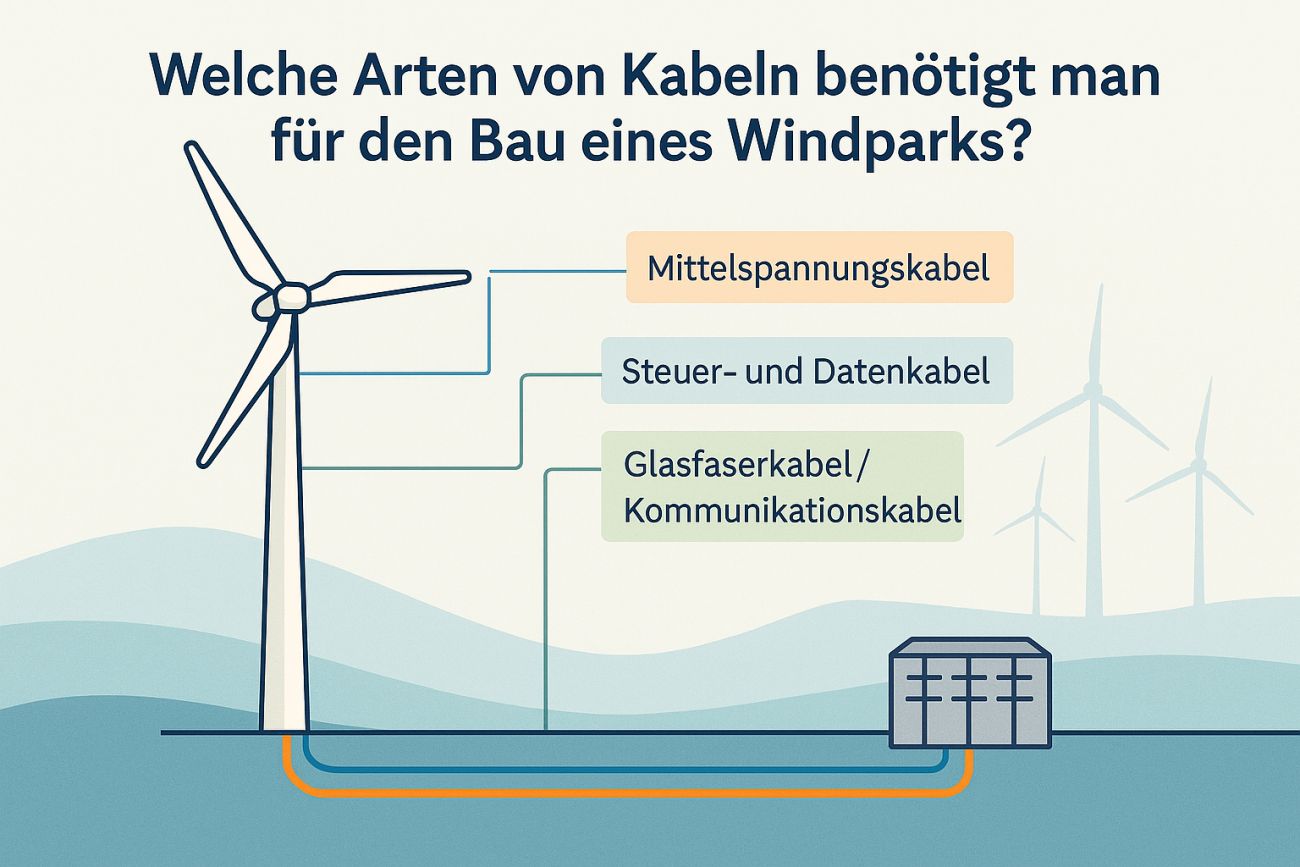

¿Qué tipos de cables se necesitan para construir un parque eólico?

Resumen: ¿Qué tipos de cables se utilizan en el parque eólico?

Al construir un Los siguientes tipos de cable se utilizan generalmente para parques eólicos:

1. Cable de media tensión (cable de MT)

2. Cable de baja tensión (cable de baja tensión)

3. Cable de fibra óptica / cable de comunicación

4. Cables de control y datos

5. Cables de protección contra rayos

6. Cables de conexión a tierra y equipotenciales

7. Cables especiales (p. ej. para parques eólicos marinos o en segmentos móviles de la planta)


Estos cables toman el relevo Diferentes tareas, desde la transmisión de energía hasta la comunicación a la protección contra sobretensiones y fallas a tierra.

1. Cable de media tensión (cable de MT)

Función

Cable de media tensión conectar los aerogeneradores individuales entre sí, así como con el subestación. Transportan la energía eléctrica generada con voltajes típicamente entre 10 kV y 36 kV.

Diseños típicos

• Conductores de cobre o aluminio

• Aislamiento XLPE (polietileno reticulado)

• blindaje (p. ej., trenza de Cu o plástico conductor)

• Recubrimientos protectores mecánicos para Tendido subterráneo (por ejemplo, fleje de acero)

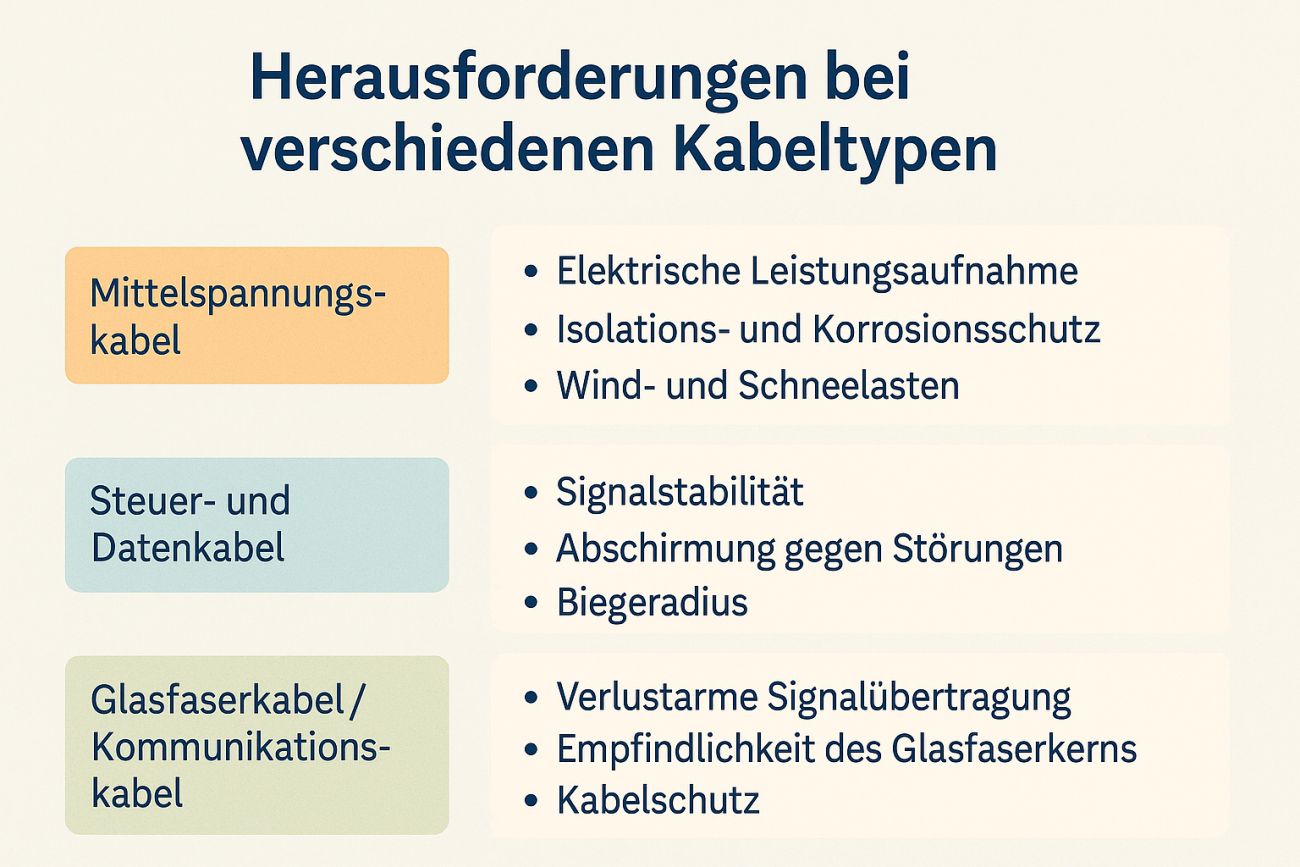

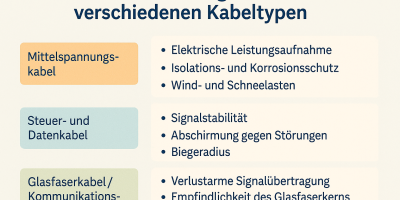

Desafíos

• Alta capacidad de transporte de corriente con una larga vida útil al mismo tiempo

• Estrés térmico debido al flujo de corriente y a las influencias ambientales (temperatura, suelo)

• Estrés mecánico durante la colocación subterránea o el uso en alta mar

• Blindaje contra electromagnéticos Disturbios

• Protección contra la humedad y la corrosión , especialmente en parques eólicos marinos


Requisitos especiales

• Normas como DIN EN 60228, VDE 0276 o IEC 60502-2

• Estanqueidad a la presión y estanqueidad longitudinal (LWD) para ubicaciones húmedas o en alta mar


2. Cable de baja tensión (cable de baja tensión)

Función

Dentro de la góndola y la torre, los cables de baja tensión se utilizan para alimentar componentes individuales – como sistemas hidráulicos, iluminación, calefacción o sensores.

Diseños típicos

• Conductor de cobre, diseño flexible

• Aislamiento de PVC o caucho

• Materiales ignífugos y libres de halógenos


Desafíos

• Tensión de vibración y flexión en componentes móviles de la planta

• resistencia a la temperatura, especialmente para instalaciones en alta mar o en recintos calefactados

• Requisitos de protección contra incendios en espacios confinados


Requisitos especiales

• Libre de halógenos, bajo Generación de humo (por ejemplo, cables HFFR)

• Resistencia a los rayos UV y al ozono en Al aire libre


3. Cable de fibra óptica/cable de comunicación

Función

Los cables de fibra óptica son Imprescindibles para la transmisión de datos dentro de un parque eólico: permitir la comunicación entre turbinas eólicas, subestaciones, sistemas SCADA y Pantalla maestra.

Diseños típicos

• Fibras monomodo o multimodo

• Con alivio de tensión y cubierta exterior (PE o PUR)

• Con o sin refuerzo metálico


Desafíos

• Protección mecánica durante el enterramiento (piedras, Movimientos de tierra)

• Protección contra la humedad, especialmente en entornos marinos

• Rotura del cable de fibra óptica debido a Carga de flexión


Requisitos especiales

• Insensibilidad a la compatibilidad electromagnética

• Normas como IEC 60794-1, EN Referencia 50173


4. Cable de control y cable de datos

Función

Cable de control de transferencia Pulsos de control en componentes como el sistema de paso, el control del generador, transformadores o sistemas de monitoreo operacional. Conecte el cable de datos Sensores, actuadores y unidades de control interno.

Diseños típicos

• Cables de cobre multipolares

• Blindaje contra electromagnéticos Disturbios

• Aislamiento flexible para mudanzas Usos


Desafíos

• Interferencia EMC debido a cables de alimentación cercanos

• Carga de flexión y torsión gracias a la góndola móvil

• Diferencias de temperatura en interiores y exteriores


Requisitos especiales

• Aprobación CE, UL o CSA en función de la País exportador

• Retardante de llama, libre de halógenos


5. Cables de protección contra rayos

Función

Conducir las corrientes de los rayos controlado desde la punta de la pala del rotor hasta la góndola y desde la torre hasta el suelo. Indispensable para la protección de componentes eléctricos y para protección personal.

Diseños típicos

• Conductores de acero galvanizado o cobre

• Tiras de cobre capaces de transportar la corriente del rayo, o -cordaje

• Conexión a pararrayos conectados a tierra


Desafíos

• Alta carga de corriente de corta duración (hasta 200.000 A)

• Resistencia mecánica y térmica

• Protección contra la corrosión en aire salado


Requisitos especiales

• DIN EN 62305-3

• concepto de protección en combinación con Sistema de puesta a tierra


6. Cables de puesta a tierra y cables de conexión equipotenciales

Función

Asegúrese de que No se producen diferencias de potencial peligrosas en el parque eólico. Tú proteges Tanto los seres humanos como la tecnología se enfrentan a las diferencias de voltaje y guían corrientes residuales.

Diseños típicos

• Cables de cobre con alto espesor de sección transversal

• Cintas de puesta a tierra en la góndola y en el Fundación

• Conexión de todos los metálicos Piezas de la carcasa


Desafíos

• Durabilidad en el suelo (resistencia a la corrosión)

• Posibilidad de puesta en tierra y contacto con el Suelo

• Conexión segura con la puesta a tierra de la cimentación o Ringerder


Requisitos especiales

• DIN VDE 0100-540, 0185-305

• Capacidad de transporte de corriente de rayo


7. Cables especiales para parques eólicos marinos

Función

Parques eólicos marinos Requisitos adicionales: largas distancias, humedad y Clima salado, temperaturas extremas y movimiento constante de las olas.

Diseños típicos

• Cable submarino (cable submarino)

• Funda de polietileno (PE) o Armadura de acero especialmente envainada

• Ciclo de vida extra largo (>30 años)

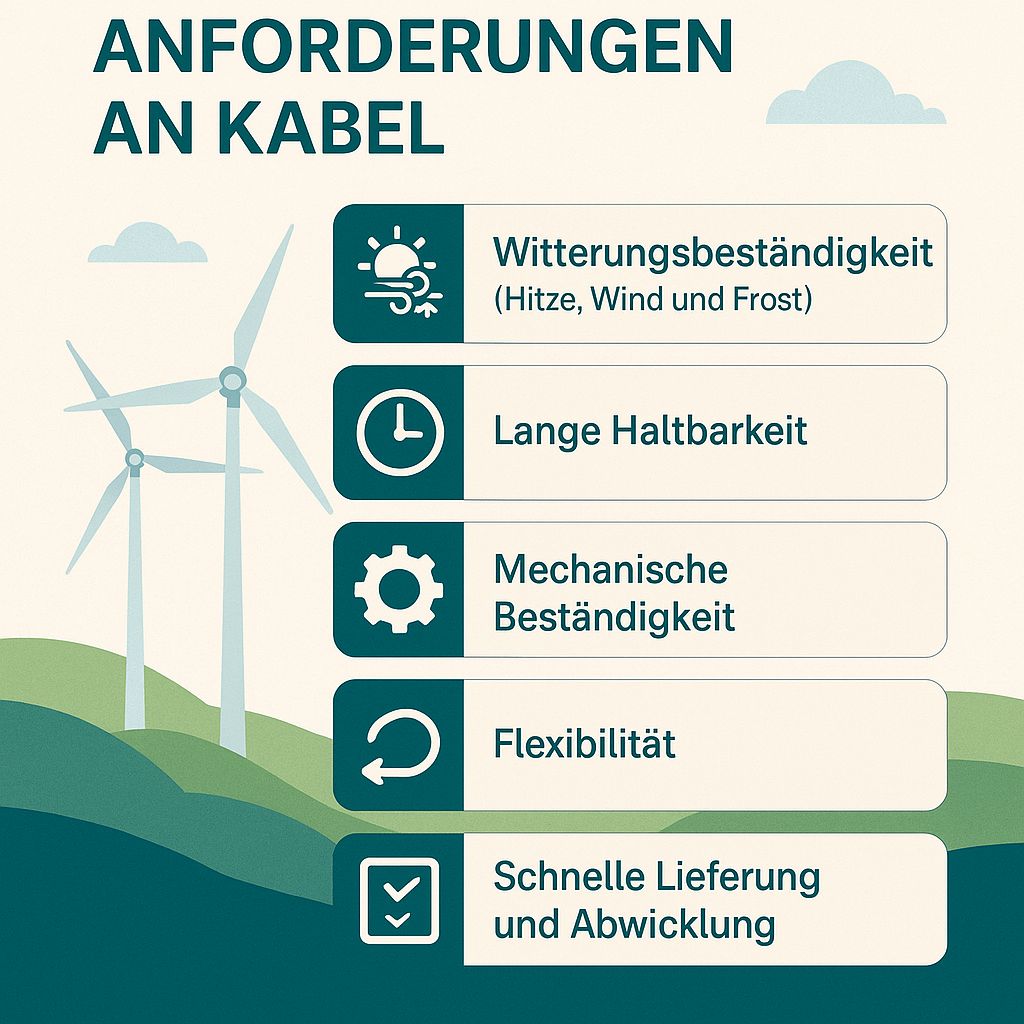

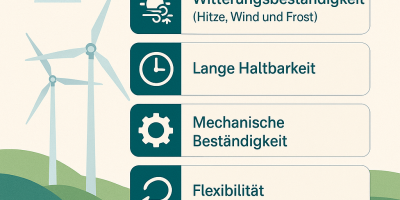

Desafíos especiales

• Resistencia a la presión y al agua salada

• Resistencia a la intemperie (calor, viento y heladas)

• Larga vida útil

• Flexibilidad

• Estanqueidad longitudinal

• Difícil manejo cuando se inserta debajo Agua

• Altos costes debido a la producción especial y la instalación

• Entrega, disponibilidad y procesamiento rápidos

Requisitos especiales

• Normas como IEC 62067, IEC 60228

• Aceptación por parte de los Institutos de pruebas


Planificación y planificación de proyectos: ¿Qué deben tener en cuenta los operadores de parques eólicos?

Al seleccionar y La planificación de la infraestructura de cable de un parque eólico debe incluir los siguientes aspectos: Se tiene en cuenta lo siguiente:

1. Análisis de ubicación

• Topografía, subsuelo, humedad

• factores ambientales (radiación UV, Salinidad, fluctuaciones de temperatura)


2. Requisitos de conexión a la red

• nivel de voltaje y Conexión del transformador

• Requisitos de protección y comunicación


3. Planificación de EMC

• Separación de cables de alimentación y control

• Blindaje e instalación para Criterios de compatibilidad electromagnética


4. Estudio de viabilidad económica

• Elección de cables duraderos reducida Costes de mantenimiento y sustitución

• Inversión en materiales de alta calidad Vale la pena a largo plazo


5. Documentación y cumplimiento de normas

• Listas de cables y planes de enrutamiento sin interrupciones

• Certificados de comportamiento frente al fuego, Resistencia al medio ambiente, conformidad CE


El cableado de Las turbinas eólicas son más que un simple tendido de cables: son un componente crítico para una gestión sin problemas, segura y eficiente Operación de un parque eólico. La selección de tipos de cable adecuados, adaptados a ubicación, el concepto del sistema y los requisitos, determina la calidad y Durabilidad de toda la infraestructura.

operadores de parques eólicos y Por lo tanto, los promotores de proyectos deben adquirir conocimientos especializados en una fase temprana, con planificadores y fabricantes, así como en la selección de componentes Confíe en la calidad certificada.
